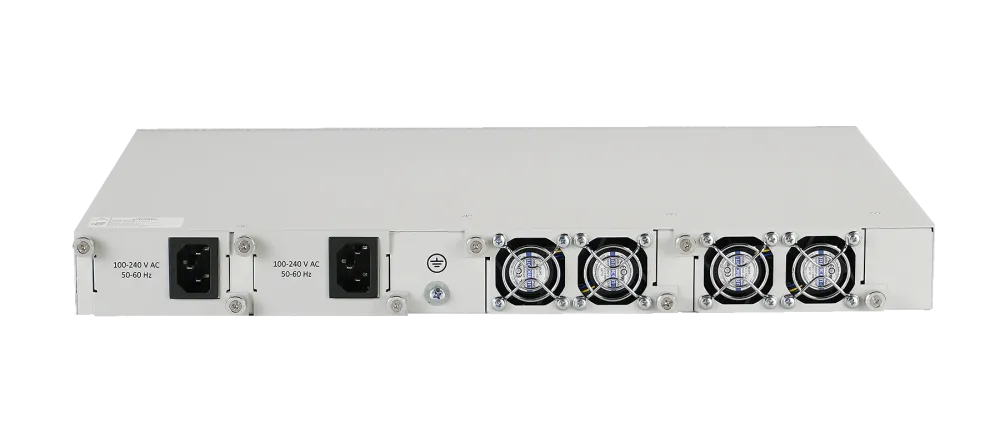

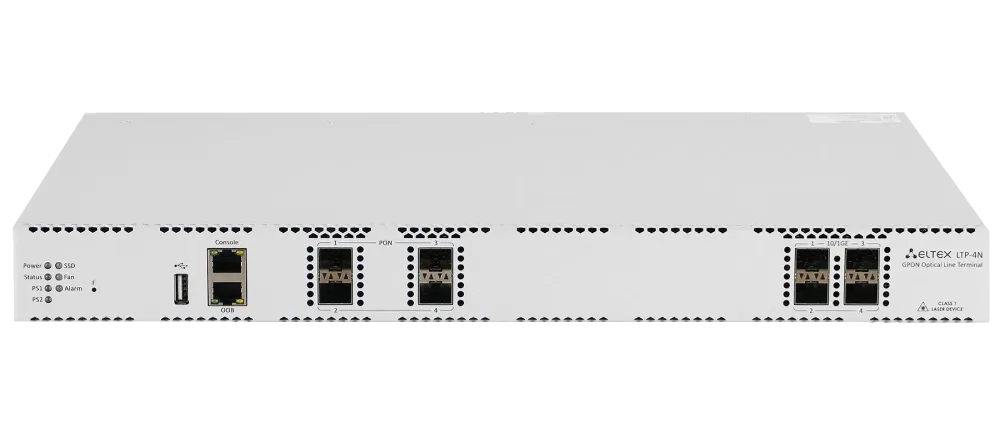

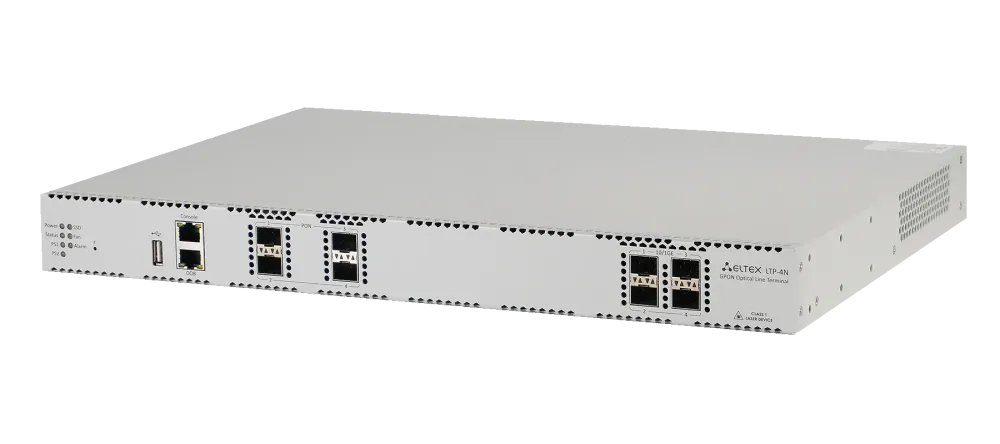

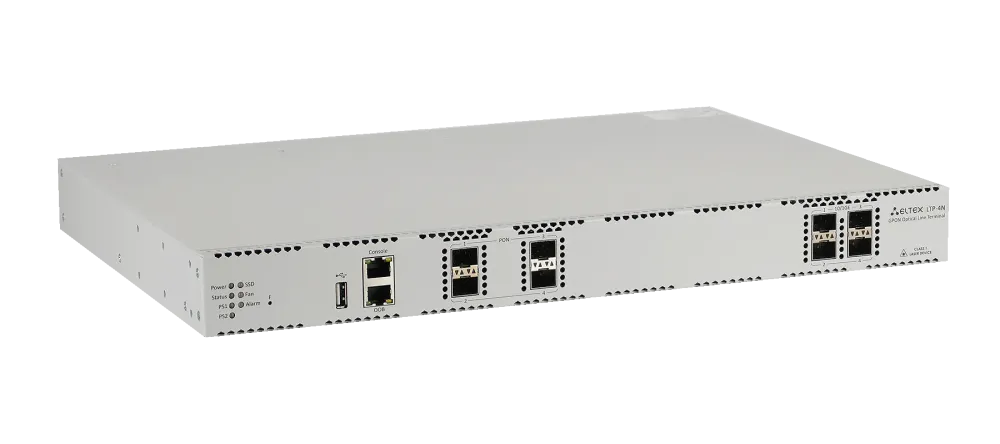

Станционное оборудование GPON OLT LTP-4N

Станционное оборудование GPON OLT LTP-4N предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON). С его помощью осуществляется управление абонентскими устройствами, коммутация трафика и соединение с транспортной сетью. Применение устройства позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности.


Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play благодаря высокой скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, сокращается суммарная протяженность оптических волокон (одно волокно на группу до 128 абонентов), что позволяет экономить на кабельной инфраструктуре.

Интерфейсы:

• 10GE (SFP+)/1GE (SFP): 4
• 2,5/1,25 Гбит/с GPON: 4
• 10/100/1000BASE-T (ООВ): 1
• Консоль RS-232 (RJ-45): 1
• USB 2.0: 1
• Максимальное количество ONT: 512

Режимы портов:

• Дуплексный режим: 10/1 Гбит/с для оптических портов SFP+/SFP

Поддержка GPON стандартов:

• ITU-T G.988, G.984x: Да

Параметры SFP PON:

• Среда передачи: Оптоволоконный кабель SMF - 9/125, G.652
• Коэффициент разветвления: До 1:128
• Поддержка функции измерения уровня мощности принимаемого сигнала RSSI: Да
• Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472: Да
• Максимальная дальность действия: 20 км
• Передатчик: 1490 нм DFB Laser
• Скорость передачи данных: 2488 МБ/с
• Средняя выходная мощность: 1,5..+5 дБм
• Ширина спектральной линии: -20 дБ 1.0 нм
• Приемник: 1310 нм APD/TIA
• Скорость передачи данных: 1244 МБ/с
• Чувствительность приемника: -28 м
• Оптическая перегрузка приемника: -8 дБм
• Соответствует ITU-T G.984.2, FSAN Class C+, SFF-8472: Да
• Максимальная дальность действия: 40 км
• Передатчик: 1490 нм DFB Laser
• Скорость передачи данных: 2488 МБ/с
• Средняя выходная мощность: +7..+10 дБм
• Ширина спектральной линии: -20 дБ 1.0 нм
• Приемник: 1310 нм APD/TIA
• Скорость передачи данных: 1244 МБ/с
• Чувствительность приемника: -32 м
• Оптическая перегрузка приемника: -12 дБм
• Динамический диапазон импульсного приемника: 20 дБ

Коммутатор:

• Производительность: 120 Гбит/с
• Таблица MAC-адресов: 64К записей
• Поддержка VLAN: До 4К в соответствии с 802.1Q

Физические параметры:

• Напряжение питания: 90–264 В AC, 50 Гц, 36–72 В DC
• Средняя потребляемая мощность: 40 Вт
• Потребляемая мощность: Не более 55 Вт
• Рабочий диапазон температур: От -20 до +60 °C
• Температура хранения: От -50 до +70 °C
• Относительная влажность: До 80 %
• Габариты с установленным блоком питания (ШxВxГ): 430x44x317 мм, 19'' конструктив, типоразмер 1U
• Масса: 4,4 кг

Дополнительные возможности:

• Зеркалирование трафика с VLAN: С порта
• Таблица MAC-адресов: 64K на коммутатор, 8K на порт
• Ограничение количества MAC-адресов: Да
• Поддержка ERPSv2: Да
• Поддержка QoS: Да
• Изоляция портов, изоляция портов в пределах одной VLAN: Да
• Ограничение unicast/multicast/broadcast-трафика: Да
• Поддержка ACL IPv4: Да
• Поддержка QinQ в соответствии с IEEE 802.1ad: Да
• Количество multicast-групп: Да
• Поддержка IGMP Fast Leave: Да
• Поддержка IGMP Proxy: Да
• Поддержка IGMP Snooping: Да
• Поддержка IGMP Querier: Да
• Поддержка DHCPv4 Snooping: Да
• Поддержка IP Source guard: Да
• Поддержка DHCPv4 Relay Agent (Option 82): Да
• Поддержка PPPoE Intermediate agent: Да
• Поддержка LLDP (802.1ab): Да
• Поддержка Storm Control: Да
• Поддержка Policy: Да
• Утилизация по сервисам ONT: Да
• Поддержка OMCI Bridge: Да
• Поддержка OMCI RG: Да
• Аппаратная поддержка Dying Gasp: Да
