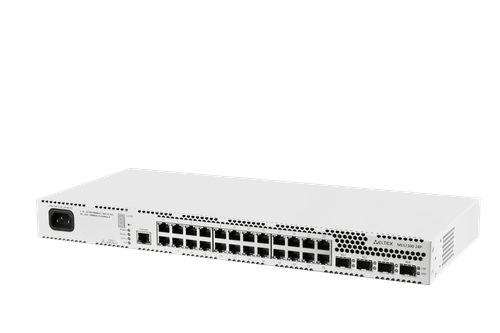

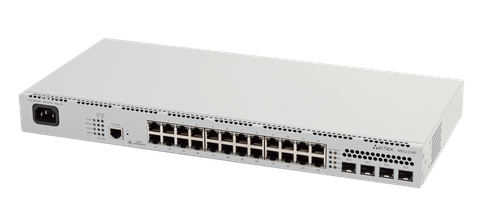

Коммутатор доступа MES2124P

PoE коммутатор подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Fast и Gigabit Ethernet.

Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Интерфейсы

• 24 порта PoE/PoE+ 10/100/1000BASE-T (RJ-45)
• 4 порта Combo 1G (RJ-45/SFP)
• 1 консольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность - 56 Гбит/с
• Производительность на пакетах длиной 64 байта¹ - 41 MPPS
• Объем буферной памяти - 1 Мбайт
• Объем ОЗУ (DDR2) - 256 Мбайт
• Объем ПЗУ (SPI Flash) - 16 Мбайт
• Таблица MAC-адресов - 16384
• Количество активных VLAN - 4094
• Количество групп L2 Multicast (IGMP Snooping) - 1000
• Количество правил SQinQ - 168 (ingress) / 96 (egress)
• Таблица ACL - 248
• Link Aggregation Groups (LAG) - 16, до 8 портов в одном LAG
• Качество обслуживания QoS - 4 выходных очереди на порт
• Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт
• Стекирование - 8

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port mirroring)
• Функция зеркалирования VLAN

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
• Статические записи MAC (Static MAC Entries)
• Отслеживание событий MAC change на портах
• Отслеживание событий MAC flapping на портах

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Mullticast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP snooping Fast Leave на основе порта/хоста
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Multiprocess
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка STP BPDU Guard
• Поддержка BPDU Filtering
• Поддержка Spanning Tree Fast Link option
• Поддержка Layer 2 Protocol Tunneling
• Поддержка Private VLAN
• Поддержка ERPS (G.8032v2)
• Поддержка EAPS
• Поддержка Loopback Detection (LBD) на основе VLAN
• Изоляция портов
• Поддержка Flex Link (Dual homing)
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, IPv6

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• DHCP snooping
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection (Protection)
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Защита от несанкционированных DHCP-серверов
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• PPPoE Intermidiate agent
• Выбор алгоритма работы SSH-сервера

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IPv6 ACL
• Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL
• ACL на основе:
  • Порта коммутатора
  • Приоритета 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания IEEE 802.1p
• Защита от широковещательного «шторма»
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Классификация трафика на основании ACL
• Назначение меток CoS/DSCP на основании ACL
• Перемаркировка меток DSCP в CoS
• Перемаркировка меток CoS в DSCP
• Назначение VLAN на основании ACL
• Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ

• IEEE 802.3ah, Ethernet OAM
• Dying Gasp (только для MES1124М rev.B)
• IEEE 802.1ag, Connectivity Fault Management (CFM)
• IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP
• Протокол SNMP
• Интерфейс командной строки(CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Управление контролируемым доступом – уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Сервер Telnet, сервер SSH
• Клиент Telnet, клиент SSH
• Поддержка макрокоманд
• Журналирование вводимых команд по протоколу TACACS+
• Системный журнал
• Автоматическая настройка DHCP
• DHCP Relay (Поддержка IPv4)
• DHCP Option 12
• DHCP Relay Option 82
• Добавление тега PPPoE Circuit-ID
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Восстановление пароля
• Ping (поддержка IPv4/IPv6)
• Поддержка статических маршрутов IPv4/IPv6 для сети управления
• Поддержка двух версий файлов конфигурации

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка IP SLA
• Поддержка мониторинга загрузки CPU по задачам и по типу трафика
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

PoE

• Поддержка стандартов IEEE 802.3af PoE (до 15.4 Вт/порт) и IEEE 802.3at PoE+ (до 30Вт/порт) на всех портах
• Автоматический и конфигурируемый учет и распределение баланса мощности PoE по портам

MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3298 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP

Физические характеристики

• Питание:
  • 170-265 В AC, 50-60 Гц
• Максимальная потребляемая мощность - 400 Вт
• Бюджет PoE - 350 Вт
• Рабочая температура окружающей среды - от -15° до +50° С
• Температура хранения - от -40° до +70° С
• Рабочая влажность - не более 80%
• Охлаждение - активное, 2 вентилятора
• Исполнение - 19'', 1U
• Габаритные размеры (ШxВxГ), мм - 430x44х203
• Вес: 3,15 кг

¹Значения указаны для односторонней передачи

Текущая версия ПО 1.1.48.13
