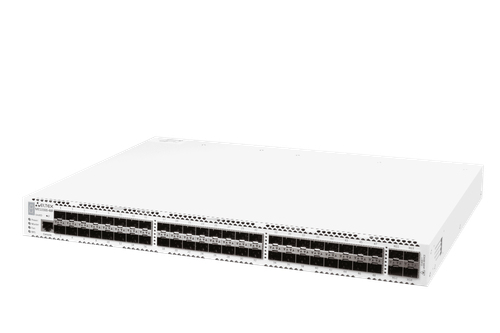

Коммутатор агрегации MES3348F

MES3348F используется в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора. В центрах обработки данных устройство используют в качестве Top-of-Rack коммутатора. MES3348F имеет значительный запас по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Интерфейсы

• 48 портов 1000BASE-X/100BASE-FX (SFP)
• 4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
• 1 консольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность - 176 Гбит/с
• Производительность на пакетах длиной 64 байта¹ - 130,9 MPPS
• Объем буферной памяти - 3 Мбайт
• Объем ОЗУ (DDR3) - 512 Мбайт
• Объем ПЗУ (NAND) - 512 Мбайт
• Таблица MAC-адресов - 16384
• Количество ARP-записей² - 4023
• Таблица VLAN - 4094
• Количество L2 Multicast-групп - 4091
• Количество правил SQinQ - 3006 (ingress/72 egress)
• Количество правил ACL - 3006
• Количество маршрутов L3 IPv4 Unicast³ - 12864
• Количество маршрутов L3 IPv6 Unicast³ - 3222
• Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³ - 3876
• Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³ - 1006
• Количество VRRP-маршрутизаторов - 255
• Максимальный размер ECMP-групп - 8
• Количество VRF - 16 (включая VRF по умолчанию)
• Количество L3-интерфейсов - 2048
• Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей для каждого порта
• Размер Jumbo-фреймов - 10240 Байт
• Стекирование -  8 устройств

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back Pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo Frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (SPAN, RSPAN)

Функции при работе с MAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP snooping Fast Leave на основе порта/хоста
• Поддержка Pim-Snooping
• Поддержка функции IGMP proxy-report
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Multiprocess
• Поддержка PVSTP+
• Поддержка RPVSTP+
• Поддержка Spanning Tree Fast Link option
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD) на основе VLAN
• Поддержка ERPS (G.8032v2)
• Поддержка Flex-link
• Поддержка Private VLAN, Private VLAN Trunk
• Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

• Статические IP-маршруты
• Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP⁴ (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
• Поддержка протокола BFD (для BGP)
• Address Resolution Protocol (ARP)
• Поддержка Proxy ARP
• Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
• Поддержка функции IP Unnumbered
• Балансировка нагрузки ECMP
• Поддержка протокола GRE
• Поддержка VRF Lite

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm
• Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, IPv6

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• Защита от несанкционированных DHCP-серверов (DHCP Snooping)
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• First Hop Security
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
• Проверка подлинности по портам на основе 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• PPPoE Intermediate Agent

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IPv6 ACL
• ACL на основе:
  • Порта коммутатора
  • Приоритета IEEE 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа протокола
  • Номера порта TCP/UDP
  • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

• Статистика QoS
• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания IEEE 802.1p
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Назначение меток CoS/DSCP на основании ACL
• Назначение VLAN на основании ACL
• Настройки приоритета 802.1p для VLAN управления
• Перемаркировка DSCP to CoS, CoS to DSCP
• Назначение меток 802.1р, DSCP для протокола IGMP

ОАМ/CFM

• IEEE 802.3ah Ethernet Link OAM
• IEEE 802.1ag Connectivity Fault Management (CFM)
• IEEE 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных связей)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP
• Перенаправление вывода команд CLI в произвольный файл на ПЗУ
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• NTP (Network Time Protocol)
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Возможность обработки трафика управления с двумя заголовками 802.1Q
• Поддержка авторизации вводимых команд с помощью сервера TACACS+
• Управление доступом к коммутатору – уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Функция Change of Authorization (CoA)
• Сервер SSH, сервер Telnet
• Клиент SSH, клиент Telnet
• Удаленный запуск команд посредством SSH
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка DHCP
• DHCP Relay (Option 82)
• DHCP Option 12
• DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
• Сервер DHCP
• Добавление тега PPPoE Circuit-ID
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Восстановление пароля
• Ping (поддержка IPv4/IPv6)
• Сервер DNS (Resolver)

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка IP SLA
• Мониторинг загрузки CPU по задачам и по типу трафика
• Мониторинг температуры
• Мониторинг TCAM
• Мониторинг загрузки оперативной памяти (RAM)

Стандарты MIB/IETF

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 1271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, 2572, 2573, 2574 SNMP
• RFC 826 ARP
• RFC 854 Telnet
• МЭК 61850

Физические параметры и параметры окружающей среды

• Питание:
  • Сеть переменного тока : 100-240В, 50-60 Гц;
  • Сеть постоянного тока: 36-72В
• Варианты питания:
  • Один источник питания постоянного или переменного тока
  • Два источника постоянного или переменного тока с возможностью горячей замены
• Максимальная потребляемая мощность - 89 Вт
• Тепловыделение - 89 Вт
• Аппаратная поддержка Dying Gasp - нет
• Рабочая температура окружающей среды - От -10 до +45⁰С
• Температура хранения - от -50 до +70⁰С
• Рабочая влажность - Не более 80%
• Охлаждение - Front-to-Back, 4 вентилятора
• Исполнение 19”, 1U
• Размеры (ШхВхГ), мм: 440х44x330
• Вес - 4 кг

¹ Значение указано для односторонней передачи
² Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
³ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
⁴ Поддержка протокола BGP предоставляется по лицензии
