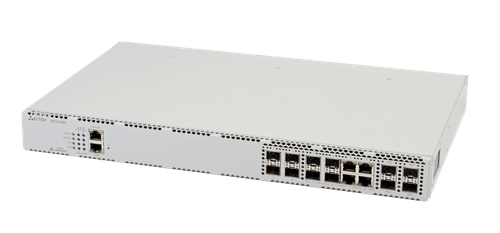

Коммутатор агрегации MES3108F

Коммутаторы серии MES3100 обладают высоким запасом по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Отличительные черты коммутаторов MES - поддержка статической и динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.

Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс и обеспечивает беспрерывное предоставление сервисов.

Поддержка двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Интерфейсы

• 4 порта 1000BASE-X/100BASE-FX (SFP)
• 4 порта Combo 10/100/1000BASE-T (RJ-45)/1000BASE- X/100BASE-FX (SFP)
• 2 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
• 1 консольный порт RS-232 (DB-9)

Производительность

• Пропускная способность - 56 Гбит/c
• Производительность на пакетах длиной 64 байта¹ - 41 MPPS
• Объем буферной памяти - 1,5 Мбайт
• Объем ОЗУ (DDR2) - 256 Мбайт
• Объем ПЗУ (SPI Flash) - 16 Мбайт
• Таблица MAC-адресов - 16384
• Количество ARP-записей² - 4К
• Таблица VLAN - 4094
• Количество групп L2 Multicast (IGMP snooping) - 1024
• Количество правил SQinQ - 980 (ingress)/ 140 (egress)
• Количество правил ACL - 2048
• Количество маршрутов L3 Unicast (RIP, OSPF) - 10К
• Количество маршрутов L3 Multicast (IGMP Proxy) - 1К
• Количество интерфейсов L3 - 512
• Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей для каждого порта
• Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт
• Стекирование - 8 устройств

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port mirroring)

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC MulticastSupport)
• Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
• Статические записи MAC (Static MAC Entries)
• Логирование событий MAC Flapping
• Отслеживание событий MAC change на портах
• Отслеживание событий MAC flapping на портах

Поддержка VLAN

• IEEE 802.1Q
• Поддержка Voice VLAN
• Зеркалирование VLAN (VLAN mirroring)
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе порта/хоста
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Multicast TV VLAN
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка  протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Multiprocess
• Поддержка STP Root Guard
• Поддержка STP BPDU Guard
• Поддержка STP Loop Guard
• Поддержка BPDU Filtering
• Поддержка Spanning Tree Fast Link option
• Поддержка Layer 2 Protocol Tunneling
• Поддержка Private VLAN
• Поддержка ERPS (G.8032v2)
• Поддержка EAPS
• Поддержка Loopback Detection (LBD)
• Изоляция портов
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Поддержка Flex Link (Dual homing)

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm

Функции L3

• Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
• Статическая маршрутизация IPv4
• Динамическая маршрутизация RIPv2
• Поддержка ARP (Address Resolution Protocol), ARP Proxy
• Динамическая маршрутизация OSPFv2
• Поддержка VRRP
• IGMP Proxy

Функции обеспечения безопасности

• DHCP snooping
• Опция 82 протокола DHCP
• UDP Relay, DHCP Relay
• IP Source address Guard
• Dynamic ARP Inspection (Protection)
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе 802.1x
• SSL v1/v2/v3
• Защита от атак BPDU
• PPPoE Intermediate agent
• Выбор алгоритма работы SSH-сервера

AAA

• Web-Based Authentication (WAC)
• Управление доступом на основе порта
• Управление доступом на основе хоста
• Динамическое назначение VLAN
• Управление доступом на основе MAC-адресов
• Guest VLAN

ACL (Списки управления доступом)

• L2-L3-L4 ACL (Access Control List)
• Time-Based ACL
• ACL на основе:
  • Очередей приоритетов IEEE 802.1p
  • VLAN ID
  • MAC-адресов
  • Ethertype– IPv4/IPv6-адреса
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Класса трафика IPv6
  • Метки потока IPv6
  • Содержимого пакетов, определяемого пользователем (User Defined Bytes)
• Cтатистика ACL

Основные функции качества обслуживания (QoS) и ограничение скорости

• Статистика QoS
• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания IEEE 802.1p
• Защита от широковещательного «шторма»
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Классификация трафика на основании на основании ACL
• Назначение меток CoS/DSCP на основании ACL
• Перемаркировка меток CoS в DSCP, DSCP в CoS
• Назначение VLAN на основании ACL
• Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ

• IEEE 802.3ah Ethernet Link OAM
• Dying Gasp
• IEEE 802.1ag Connectivity Fault Management (CFM)
• IEEE 802.3ah Unidirectional Link Detection (UDLD)

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IРv4, IРv6

Основные функции управления

• Web-интерфейс
• Загрузка и выгрузка файла настройки по TFTP
• Удаленный мониторинг (RMON)
• Протокол SNMP
• Интерфейс командной строки(CLI)
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• Управление контролируемым доступом – уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS TACACS+
• Сервер Telnet, сервер SSH
• Клиент Telnet, клиент SSH
• LLDP (IEEE 802.1ab) + LLDP MED
• Поддержка макро-команд
• BootP/DHCP-клиент
• Автонастройка DHCP
• DHCP Relay
• DHCP Relay Option 60; 61
• DHCP Relay Option 82
• DHCP-сервер
• Команды отладки
• Сервер FTP
• Поддержка статических маршрутов IPv6 для сети управления
• Поддержка двух версий файлов конфигурации

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Регулирование скорости вращения вентиляторов
• Green Ethernet

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка IP SLA
• Поддержка механизма утилизации CPU по задачам и по типу трафика
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

Стандарты MIB/IETF

• RFC1213 MIB-II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC2571~2576 SNMP MIB
• RFC1271, 2819 RMON MIB
• RFC2021 RMON v2 MIB
• RFC2665 Ether-like MIB
• RFC2668 MAU MIB
• RFC2674 802.1p MIB
• RFC2233, 2863 IF MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC1724 RIP v2 MIB
• RFC1850 OSPF v2 MIB
• RFC2096 IP Forwarding Table MIB (CIDR)
• RFC2787 VRRP MIB
• RFC2932 IPv4 Multicast Routing MIB
• RFC2934 PIM MIB for IPv4
• RFC2620 RADIUS Accounting Client MIB
• RFC2933 IGMP MIB
• RFC783 TFTP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC854 Telnet
• RFC951, 1542 BootP
• RFC2068 HTTP
• RFC2138 RADIUS
• RFC2139 RADIUS Accounting
• RFC1492 TACACS
• RFC3176 sFlow
• RFC2598 DiffServ Expedited Forwarding

Физические характеристики

• Питание:
  • 100–240 В AC, 50-60 Гц
  • 36-72 В DC
• Варианты питания:

  • один источник питания постоянного или переменного тока
  • два источника постоянного или переменного тока с возможностью горячей замены
• Максимальная потребляемая мощность - 50 Вт
• Рабочая температура окружающей среды  - от -10° до +45° С
• Температура хранения - от -40° до +70° С
• Рабочая влажность - не более 80%
• Вентиляция - 2 вентилятора
• Исполнение - 19'', 1U
• Размеры (ШxВxГ) - 430х44х265 мм
• Вес - 3 кг

Текущая версия ПО 2.5.48.15
¹Значения указаны для односторонней передачи
²Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
