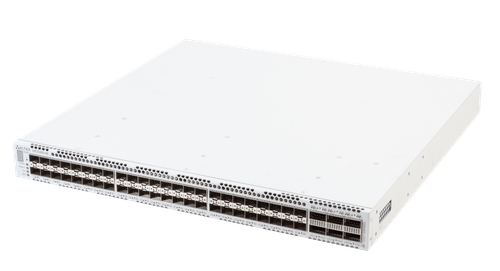

Коммутатор агрегации 10G MES5248

Высокопроизводительные устройства MES5248, оснащенные интерфейсами 10GBASE-X, предназначены для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты устройства поддерживают работу на скоростях 10 Гбит/с (SFP+) или 1 Гбит/с (1000BASE-X и 1000BASE-T SFP), что обеспечивает гибкость в использовании и возможность постепенного перехода  на более высокие скорости передачи данных.

Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.

Интерфейсы

• 48 портов 10GBASE-R (SFP+)/1000BASE-X (SFP)
• 1 консольный порт RS-232 (RJ-45)

Функции интерфейсов

• Работа с модулями SFP+, SFP
• Работа с кабелем Copper Direct Attach
• Автоматическая установка режима интерфейса 1 Гбит/с - 10 Гбит/с
• Поддержка сверхдлинных кадров (Jumbo frames)
• Защита от блокировки очереди (HOL)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port Mirroring)
• Защита от широковещательного «шторма»

Функции при работе с МAC-адресами

• Таблица MAC-адресов 32K
• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC MulticastSupport)
• Регулируемое время хранения MAC-адресов
• Статические MAC-адреса (Static MAC Entries)

Функции L2

• IEEE802.1w Rapid Spanning Tree
• IEEE802.1s MultipleSpanningTree, до 128 экземпляров
• STP Root Guard
• Фильтрация BPDU
• Обнаружение петель Loopback Detection
• IEEE802.3ad LinkAggregation/LACP (до 8 портов на группу, до 32 групп)
• IEEE802.1AB Link Layer Discovery Protocol
• Поддержка VLAN, до 4K в соответствии с 802.1Q
• VLAN на базе портов (Port-based VLANs)
• Поддержка двойного тегирования 802.1Q (QinQ)
• Selective QinQ
• Изоляция портов (Protected ports)
• Private VLAN Edge
• Динамические VLAN (GVRP)
• Поддержка IGMP v1,v2,v3 / MLD v1,v2 Snooping
• Поддержка Ring Protection
  • EAPS (RFC3619)
  • ERPS (G.8032v2)

Функции L3

• 16K маршрутов IPv4
• 4K маршрутов IPv6
• Статические IP-маршруты
• Address Resolution Protocol (ARP)
• до 8K ARP-записей
• Списки доступа L2/3/4 ACL– до 3K
• Поддержка протокола OSPF
• Поддержка протокола VRRP
• Equal Cost Multipath Routing (ECMP) до 32 маршрутов¹

Функции обеспечения безопасности

• DHCP snooping
• DHCP Relay Intermediate Agent
• Опция 82 протокола DHCP
• Dynamic ARP Inspection (Protection)
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Защищенное управление (SSLv3, SSHv2)
• Проверка подлинности основе 802.1x

L2 Multicast

• до 2К многоадресных групп
• IGMP Snooping
• IGMP Querier

AAA

• Управление доступом на основе порта (Port-based ACL)
• Управление доступом на основе MAC-адресов (MAC-based ACL)
• Управление доступом на основе хоста (IP-based ACL)
• Динамическое назначение VLAN
• Гостевой VLAN

Основные функции качества обслуживания (QoS)

• 8 приоритетных очередей на порт
• Поддержка приоритетов уровня L2 (802.1p Class of Service)
• Поддержка приоритетов уровня L3 (DSCP)
• Режимы обслуживания  очередей
  • Strict Priority (SP)
  • Weighted Round Robin (WRR)
  • SP + WRR
• CoS на основе
  • Порта коммутатора
  • VLAN ID
  • MAC-адрес
  • IPv4/v6-адреса
  • Типа протокола
  • Класса трафика IPv6
  • Метки потока IPv6
  • Номера порта TCP/UDP
• Поддержка следующих действий для потоков
  • Назначение приоритета 802.1p
  • Назначение TOS/DSCP
  • Статистика потока
  • Управление полосой пропускания (Rate Limiting/Shaping)
    • На основе портов (Port-based)
    • На основе потока (Flow-based)

Функции Data Center Bridging (DCB)

• IEEE 802.1Qau Congestion Notification (QCN)
• IEEE 802.1Qaz Enhanced Transmission Selection (ETS)
• IEEE 802.1Qbb Priority-Based Flow Control (PFC)
• Ускоренная маршрутизация (Cut-through switching)

Основные функции управления

• Консоль RS-232
• Загрузка и выгрузка конфигурации и ПО по TFTP, FTP (сервер)
• Поддержка протокола SNMP v2, v3
• Интерфейс командной строки (CLI)
• Syslog
• SNTP (Simple Network Time Protocol)
• Списки контроля доступа (Management ACL)
• Управление доступом на базе уровней привилегий
• Локальная аутентификация
• Аутентификация RADIUS/TACACS+
• Сервер SSH
• Сервер Telnet
• Сервер HTTP

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Диагностика утилизации CPU
• Мониторинг TCAM
• Диагностика оптических трансиверов (DDM)
• Мониторинг источников питания
• Мониторинг системы вентиляции
• Мониторинг температуры

Технические характеристики

• Питание:
  • 220В AC, 50Гц
  • 48В DC
• Максимальная потребляемая мощность – не более 300 Вт
• Рабочая температура окружающей среды – от -10° до +45° С
• Температура хранения – от -40° до +70° С
• Рабочая влажность – не более 80%
• Вентиляция – 2 вентиляционных модуля
• Размеры – 430x44x400мм, исполнение 19'’, типоразмер 1U

¹Не поддерживается в текущей версии ПО
